Compteurs de liquides
Les compteurs de liquides LIQUANTY sont des dispositifs de haute précision destinés à mesurer la consommation de liquides non agressifs dans une plage de viscosité cinématique de 0,5 à 3000 mm²/s (cSt). Ils sont conçus pour les unités de forte puissance dans le transport maritime, la production d’énergie, l’industrie pétrochimique ainsi que dans les secteurs industriel et municipal.
Les compteurs LIQUANTY peuvent fonctionner comme dispositifs autonomes de mesure de débit ou être intégrés dans des systèmes d’automatisation industrielle, de surveillance d’installations fixes, de télématique des machines et dans des solutions de l’Internet Industriel des Objets (IIoT).
Mesure précise du débit de liquide
Enregistrement du temps de fonctionnement d’une pompe ou d’un consommateur de carburant
Prévention du vol de liquide dans les conduites
Surveillance de la température et de la densité du liquideLIQUANTY Gear
Engrenages ovales, pour installations stationnaires et équipements auxiliaires de navires
- Plage de débit, L/min : 12 … 416
- Viscosité du fluide (cSt) : 0,55 … 300
- Température du fluide (°C) : –20 … +90
LIQUANTY Ring
Chambre annulaire, pour engins terrestres et ferroviaires lourds, ainsi que pour les petites embarcations
- Plage de débit, L/min : 0,33 … 66
- Pour le diesel et le fioul domestique
- Température du fluide (°C) : –40 … +95
LIQUANTY Corio
Coriolis (massique et volumétrique), pour applications marines et conduites industrielles
- Plage de débit, L/min : 7 … 6 700
- Viscosité du fluide (cSt) : 0,5 … 3 000
- Température du fluide (°C) : –60 … +100
Avantages des compteurs de liquides LIQUANTY
- Précision exceptionnelle – dès ±0,15 %, pour un suivi fiable des débits dans les environnements industriels et énergétiques.
- Adaptabilité maximale – couvre une large gamme de viscosités (0,55 à 3 000 cSt) pour de nombreux liquides non agressifs.
- Polyvalence d’utilisation – des centrales électriques à l’industrie pétrochimique, en passant par la machinerie lourde, le transport maritime, les secteurs municipal et industriel.
- Choix de modèles étendu – mesure de 0,33 à 6 700 l/min, disponible en version autonome ou connectée.
- Pilotage en temps réel – lecture immédiate sur écran intégré et transfert automatique vers les terminaux d’enregistrement.
- Intégration fluide – s’intègre aisément aux systèmes d’automatisation industrielle et aux plateformes IIoT de surveillance à distance.
- Robustesse éprouvée – spécialement conçus pour résister aux environnements les plus exigeants de la machinerie lourde et de l’industrie.
Compteur de liquide LIQUANTY Gear
Mesure de la consommation de fluides pour installations stationnaires et équipements auxiliaires de navires.
L’apparence du produit sur les images peut varier,
sans incidence sur ses caractéristiques ni sa qualité
Les compteurs LIQUANTY Gear sont utilisés pour mesurer la consommation de produits pétroliers légers, principalement le gazole (y compris le gazole marin), le fioul domestique et les additifs de carburant non agressifs.
La gamme LIQUANTY Gear est utilisée pour le comptage de la consommation totale de carburant liquide, l’enregistrement du temps total de fonctionnement du débit et la mesure des volumes de liquides distribués.
Utilisation
- Groupes électrogènes diesel de forte puissance, chaudières
- Camions-citernes et navires-citernes pour la distribution de carburant
- Production pétrochimique
- Unités de production d’énergie des ferries, remorqueurs et navires de taille moyenne
- Unités de production d’énergie du matériel ferroviaire
- Systèmes de transfert et de distribution de carburant (stations-service)
Avantages de conception
Chambre de mesure à engrenages ovales
Haute précision de mesure sur une large plage de viscosités
Affichage numérique informatif
Plus de 15 compteurs de fonctionnement, surveillance locale des données
Batterie intégrée
Fonctionnement autonome et stockage des données sans alimentation externe
Variété d’interfaces
CAN J1939, impulsion, Bluetooth Low Energy
Spécifications
| Modèle | LIQUANTY Gear 120 | LIQUANTY Gear 410 |
|---|---|---|
| Débit minimal de liquide, L/min | 12 | 41 |
| Débit maximal de liquide, L/min | 120 | 416 |
| Erreur relative maximale, % | 0,25 | |
| Viscosité du liquide de travail, mm²/s (cSt) | de 0,55 à 300 | |
| Température maximale du liquide de travail, °C | 90 | |
| Pression maximale du liquide de travail, MPa | 1,6 | |
| Interfaces | CAN j1939, impulsion, RS-485 (convertisseur en option) | |
| Indice de protection | IP 54 (IP67*) *version sur commande | |
| Types de raccordement | bride, fileté | bride |
| Poids, maximum, kg | 5,4 | 14,6 |
Données affichées et transmises via l’interface
- Consommation totale de liquide
- Durée totale de fonctionnement du compteur
- Consommation de liquide par mode de fonctionnement
- Durée de fonctionnement du compteur par mode
- Consommation de liquide (réinitialisable)
- Durée de fonctionnement du compteur (réinitialisable)
- Température dans la chambre de mesure
Compteur de liquide LIQUANTY Ring
Mesure de la consommation de carburant des véhicules lourds et des petites embarcations
L’apparence du produit sur les images peut varier,
sans incidence sur ses caractéristiques ni sa qualité
Les compteurs de liquides LIQUANTY Ring sont conçus pour mesurer la consommation de produits pétroliers légers, principalement le gazole (y compris le gazole marin léger chauffé) et le fioul domestique.
Les LIQUANTY Ring fournissent des données précises sur la consommation totale de carburant, le temps de fonctionnement de la pompe ou du moteur, ainsi que sur la charge de la pompe ou du moteur.
Utilisation
- Camions-bennes miniers, excavatrices, bulldozers
- Équipements spéciaux lourds pour l’industrie pétrolière et gazière
- Locomotives de manœuvre, machines d’entretien des voies
- Remorqueurs, navires de travail petits et moyens, ferries
- Groupes électrogènes diesel, chaudières et systèmes de chauffage
Avantages de conception
Chambre de mesure annulaire
Conception simple et fiable
Affichage multifonction
Des dizaines d’écrans de paramètres et de compteurs de fonctionnement
Configurations / Versions disponibles
Autonome, avec câble de signal, sans fil (Bluetooth)
Batterie intégrée
Fonctionnement autonome et stockage des données en cas de perte d’alimentation externe
Spécifications
| Modèle | LIQUANTY Ring 15 | LIQUANTY Ring 30 | LIQUANTY Ring 65 |
|---|---|---|---|
| Débit minimal de liquide, L/min | 0,33 | 0,66 | 1,33 |
| Débit maximal de liquide, L/min | 16,5 | 33,00 | 66,00 |
| Erreur relative, % | ≤ 0,5 | ||
| Viscosité du liquide, mm²/s (cSt) | de 1,5 à 6,0 | ||
| Température maximale du liquide, °C | 95 | ||
| Pression maximale du liquide, bar | 25 (bride) / 16 (fileté) | ||
| Interfaces | autonome, CAN j1939, impulsion, sans fil (Bluetooth) | ||
| Types de raccordement | bride ou fileté | ||
| Poids, maximum, kg | 4,3 | 6,3 | 9,3 |
Données affichées et transmises via l’interface
- Consommation totale de liquide
- Durée totale de fonctionnement du compteur
- Consommation de liquide par mode de fonctionnement
- Durée de fonctionnement par mode
- Consommation de liquide (réinitialisable)
- Durée de fonctionnement (réinitialisable)
- Température dans la chambre de mesure

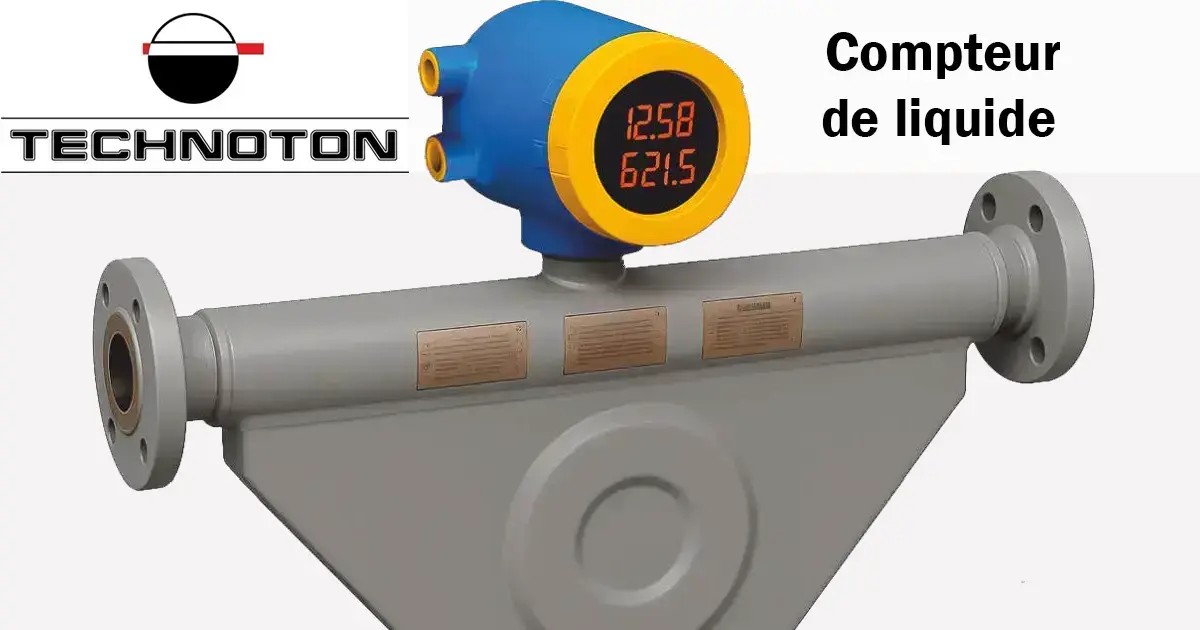

Compteurs de liquides LIQUANTY Corio
Mesure du fioul et des produits pétroliers utilisés dans les grands navires maritimes et les conduites industrielles
L’apparence du produit sur les images peut varier,
sans incidence sur ses caractéristiques ni sa qualité
Le compteur de liquides LIQUANTY Corio fonctionne selon le principe de Coriolis, permettant à la fois la mesure massique et volumétrique du débit de liquide. Le fluide circule dans un tube avec une résistance d’écoulement quasi nulle.
Le LIQUANTY Corio est utilisé pour différents types de carburants liquides, y compris le fioul marin, l’eau technique et d’autres liquides non agressifs. Ses applications sont variées, allant du transport maritime aux installations industrielles.
Domaines d’application
- Moteurs marins et groupes électrogènes diesel
- Industries pétrolière, gazière et chimique
- Systèmes de distribution de carburant
- Centres de production d’énergie diesel
- Installations de chaudières
Données affichées et transmises via l’interface
- Débit massique
- Débit volumique
- Température du liquide
- Densité du liquide
- Compteurs de consommation totale (masse et volume)
Spécifications
| Modèle | Débit massique, t/h | Débit volumique, L/min | Diamètre nominal, mm |
|---|---|---|---|
| LIQUANTY Corio 95 | 0,35 – 5,2 | 7 – 100 | 15 |
| LIQUANTY Corio 380 | 1,3 – 20 | 25 – 380 | 25 |
| LIQUANTY Corio 1200 | 4 – 65 | 77 – 1240 | 50 |
| LIQUANTY Corio 2300 | 10 – 120 | 192 – 2300 | 80 |
| LIQUANTY Corio 3800 | 27 – 200 | 514 – 3800 | 100 |
| LIQUANTY Corio 6700 | 30 – 350 | 575 – 6700 | 150 |
Plage de température du liquide …………………………………….. de –60 à +100 °C
Plage de pression de fonctionnement …………………………………………… de 0 à 4 MPa
Précision volume / masse ………………………..±0,21 % / ±0,16 % pour le diesel
Interface de sortie ………………………………………………… RS-485 (Modbus RTU)
Raccordement au pipeline ………………………………………………………………… bride
Avantages de conception
- Haute précision de mesure
- Adapté aux canalisations de toute configuration
- Résistant aux vibrations, aux variations de température et de pression
- Capable de mesurer des liquides à haute viscosité
- Longue durée de vie et faibles besoins en maintenance

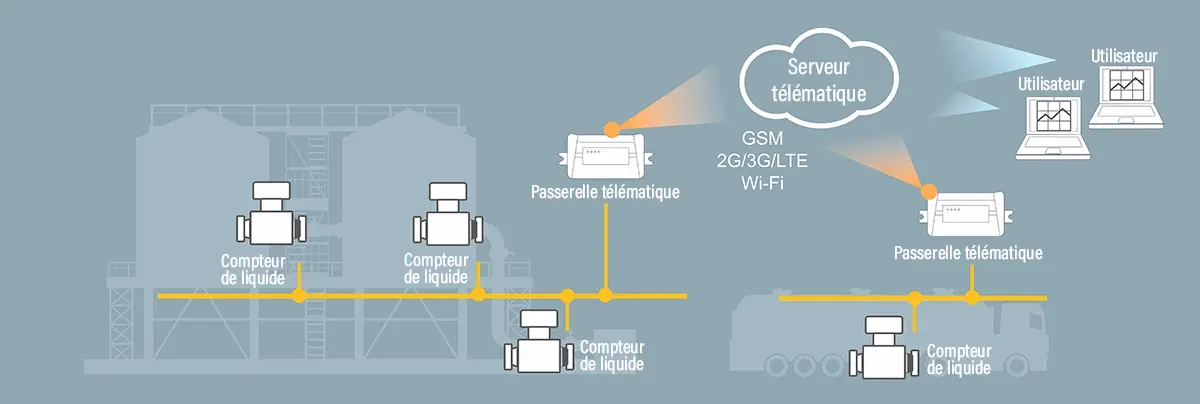

Transmission des données vers la plateforme IIoT ou le serveur télématique

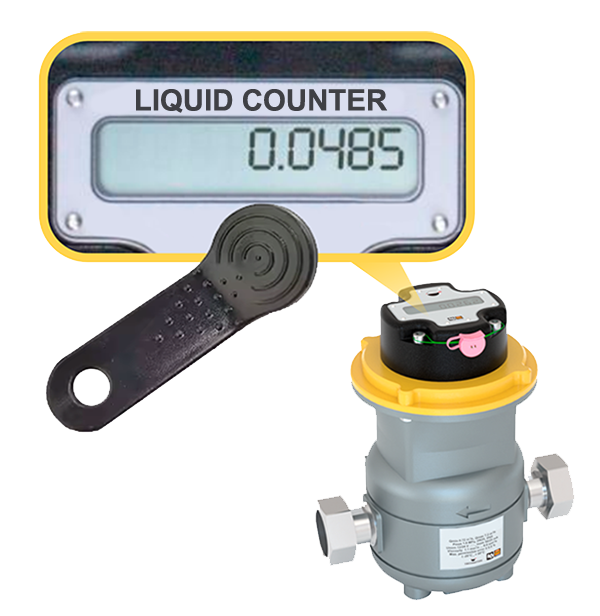

Affichage des données à l’écran
Tous les modèles de compteurs de liquides LIQUANTY sont équipés d’un écran d’information affichant les données de mesure en temps réel.
Les informations affichées peuvent être utilisées comme méthode principale de collecte et d’enregistrement des données dans un registre, ou comme outil complémentaire de surveillance locale par l’équipe technique.
Les écrans d’information du compteur de liquide affichent notamment :
- Consommation totale de liquide
- Durée totale de fonctionnement
- Pourcentage de charge de la batterie
- Température dans la chambre de mesure
- … et d’autres paramètres.
