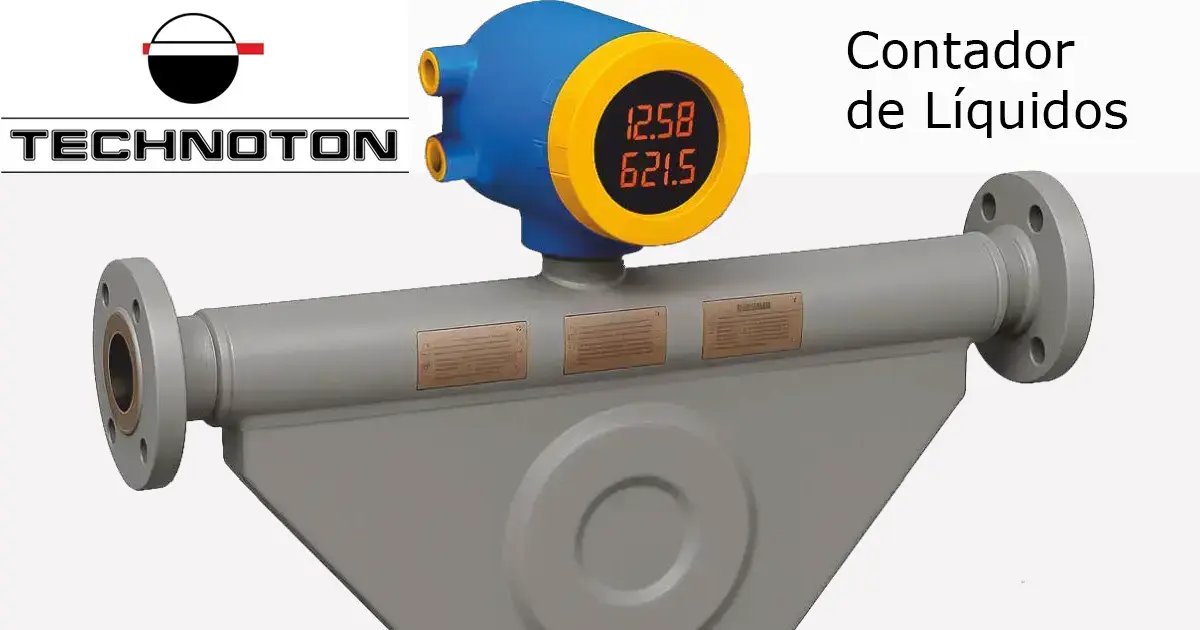

Contador de Líquidos Logo

Contadores de líquidos

Los contadores de líquidos LIQUANTY son dispositivos de alta precisión para medir el consumo de líquidos no agresivos dentro de un rango de viscosidad cinemática de 0,5 a 3000 mm²/s (cSt), diseñados para unidades de alta potencia en el transporte marítimo, la energía, la industria petroquímica, así como en los sectores industrial y municipal.

Los contadores LIQUANTY pueden funcionar como dispositivos de medición de caudal independientes o integrarse en sistemas de automatización industrial, monitorización de instalaciones fijas, telemática de maquinaria y soluciones del Internet Industrial de las Cosas (IIoT).

Medición precisa del caudal de líquidos
Registro del tiempo de funcionamiento de una bomba o consumidor de combustible
Prevención del robo de líquidos en las tuberías
Monitoreo de la temperatura y densidad del líquido

LIQUANTY Gear

LIQUANTY Gear

Engranajes ovalados, para instalaciones estacionarias y equipos auxiliares de barcos.

  • Rango de flujo, L/min: 12 … 416
  • Viscosidad del fluido operativo (cSt): 0,55 … 300
  • Temperatura del fluido operativo (°C): –20 … +90

LIQUANTY Ring

LIQUANTY Ring

Cámara anular, para maquinaria terrestre y ferroviaria de gran capacidad, así como para embarcaciones pequeñas

  • Rango de flujo, L/min: 0,33 … 66
  • Para diésel y fuelóleo
  • Temperatura del fluido operativo (°C): –40 … +95

LIQUANTY Corio

LIQUANTY-Corio

Coriolis (másicos y volumétricos), para aplicaciones marinas y tuberías industriales.

  • Rango de flujo, L/min: 7 … 6,700
  • Viscosidad del fluido operativo (cSt): 0,5 … 3000
  • Temperatura del fluido operativo (°C): –60 … +100

Ventajas

  1. Alta precisión de medición – desde ±0,15 %, fundamental para el control de caudal en instalaciones industriales y energéticas.
  2. Amplio rango de viscosidad – apto para diversos líquidos no agresivos, de 0,55 a 3 000 cSt.
  3. Versatilidad – generación de energía, industria petroquímica, maquinaria pesada, transporte marítimo, así como sectores municipales e industriales.
  4. Variedad de modelos – medición de caudal desde 0,33 hasta 6.700 l/min, disponibles tanto en versiones autónomas como con interfaz de conexión.
  5. Control de datos en tiempo real – visualización en pantalla integrada y transmisión a dispositivos de registro (terminales).
  6. Integración en sistemas – compatible con sistemas locales de automatización industrial y plataformas de monitorización remota en línea (IIoT).
  7. Fiabilidad y durabilidad – diseñados para operar en condiciones exigentes de maquinaria pesada y sistemas industriales.

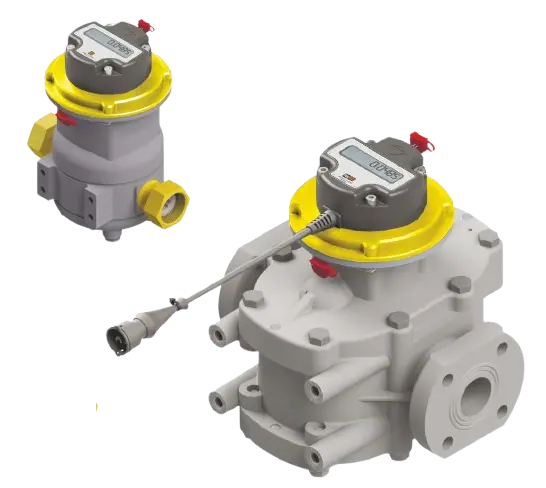

LIQUANTY Gear contador de líquidos

Medición de consumo de fluidos para instalaciones estacionarias y equipos auxiliares de barcos.

LIQUANTY Gear

La apariencia del producto en las imágenes puede
variar sin afectar sus características ni su calidad

Los contadores LIQUANTY Gear se utilizan para medir el consumo de productos petrolíferos ligeros, principalmente gasóleo (incluido el diésel marino), fuelóleo de calefacción y aditivos de combustible no agresivos.

La serie de contadores LIQUANTY Gear se emplea para la medición del consumo total de combustible líquido, el registro del tiempo total de funcionamiento del caudal y la medición de los volúmenes de líquidos dispensados.

LIQUANTY Gear – Applications

Aplicación



  • Grupos electrógenos diésel de gran potencia, calefactores
  • Camiones cisterna y buques cisterna para el suministro de combustible
  • Producción petroquímica
  • Unidades de generación eléctrica de ferris, remolcadores y buques de tamaño medio
  • Unidades de generación eléctrica de equipos ferroviarios
  • Sistemas de transferencia y dispensación de combustible (estaciones de servicio)

Ventajas de diseño



Cámara de medición con engranajes ovales
Alta precisión de medición en un amplio rango de viscosidades

Pantalla digital informativa
Más de 15 contadores de funcionamiento, monitoreo de datos local

Batería incorporada
Operación autónoma y almacenamiento de datos sin alimentación externa

Variedad de interfaces
CAN J1939, pulso, Bluetooth Low Energy

Especificaciones

ModeloLIQUANTY Gear 120LIQUANTY Gear 410
Caudal mínimo de líquido, L/min1241
Caudal máximo de líquido, L/min120416
Error relativo, máx., %0,25
Viscosidad del líquido de trabajo, mm²/s (cSt)de 0,55 a 300
Temperatura máxima del líquido de trabajo, °C90
Presión máxima del líquido de trabajo, Mpa1,6
InterfacesCAN j1939, pulso,
RS-485 (convertidor opcional)
Grado de protecciónIP 54 (IP67*) *bajo pedido
Tipos de conexiónbrida, roscadobrida
Peso, no más de, kg5,414,6

Datos en la pantalla y en la interfaz de salida



  • Consumo total de líquido
  • Tiempo total de funcionamiento del contador
  • Consumo de líquido por modos de funcionamiento
  • Tiempo de funcionamiento del contador por modos
  • Consumo de líquido (reiniciable)
  • Tiempo de funcionamiento del contador (reiniciable)
  • Temperatura en la cámara de medición

LIQUANTY Ring contador de líquidos

Medición del consumo de combustible en vehículos pesados y embarcaciones pequeñas

LIQUANTY Ring

La apariencia del producto en las imágenes puede
variar sin afectar sus características ni su calidad

Los contadores de líquidos LIQUANTY Ring están diseñados para medir el consumo de productos petrolíferos ligeros, principalmente gasóleo (incluido el gasóleo marino ligero calefaccionado) y fuelóleo de calefacción.

Los LIQUANTY Ring proporcionan datos precisos sobre el consumo total de combustible, el tiempo de funcionamiento de la bomba o del motor y la carga de la bomba o del motor.

LIQUANTY Ring – Applications

Aplicación



  • Camiones volquete mineros, excavadoras, bulldozers
  • Equipos pesados especiales en la industria del petróleo y gas
  • Locomotoras de maniobras, máquinas de mantenimiento de vías
  • Remolcadores, embarcaciones de trabajo pequeñas y medianas, ferris
  • Grupos electrógenos diésel, calderas y sistemas de calefacción

Ventajas de diseño



Cámara de medición tipo anillo
Diseño simple y fiable

Pantalla multifuncional
Decenas de pantallas de parámetros y contadores de funcionamiento

Diversas configuraciones / versiones
Autónoma, con cable de señal, inalámbrica (Bluetooth)

Batería incorporada
Operación autónoma y almacenamiento de datos en caso de pérdida de alimentación externa

Especificaciones

ModeloLIQUANTY Ring 15LIQUANTY Ring 30LIQUANTY Ring 65
Caudal mínimo de líquido, L/min0,330,661,33
Caudal máximo de líquido, L/min16,533,0066,00
Error relativo, %no más de 0,5
Viscosidad del líquido, mm²/s (cSt)de 1,5 a 6,0
Temperatura máxima del líquido, °C95
Presión máxima del líquido, bar25 (brida) / 16 (roscado)
Interfacesautónoma,
CAN j1939, pulso,
inalámbrica (Bluetooth)
Tipos de conexiónbrida o roscado
Peso, no más de, kg4,36,39,3

Datos en la pantalla y en la interfaz de salida



  • Consumo total de líquido
  • Tiempo total de funcionamiento del contador
  • Consumo de líquido por modos de operación
  • Tiempo de funcionamiento por modos
  • Consumo de líquido (se puede borrar)
  • Tiempo de funcionamiento (se puede borrar)
  • Temperatura en la cámara de medición

LIQUANTY Corio contador de líquidos

Medición de fuelóleo y productos petrolíferos utilizados en grandes buques marítimos y tuberías industriales

LIQUANTY Corio

La apariencia del producto en las imágenes puede
variar sin afectar sus características ni su calidad

El contador de líquidos LIQUANTY Corio funciona según el principio de Coriolis, lo que permite tanto la medición másica como volumétrica del caudal de líquidos. El líquido pasa a través de un tubo prácticamente sin resistencia al flujo.

El LIQUANTY Corio se utiliza para diferentes tipos de combustibles líquidos, incluido el fuelóleo marino, el agua técnica y otros líquidos no agresivos. Sus aplicaciones son diversas, desde el transporte marítimo hasta instalaciones industriales.

Aplicaciones de LIQUANTY Corio

Campos de aplicación



  • Motores marinos y generadores diésel
  • Industrias del petróleo, gas y química
  • Sistemas de dispensación de combustible
  • Plantas eléctricas diésel
  • Instalaciones de calderas

Datos en la pantalla y en la interfaz de salida



  • Caudal másico
  • Caudal volumétrico
  • Temperatura del líquido
  • Densidad del líquido
  • Contadores de consumo total (masa y volumen)

Especificaciones

ModeloCaudal másico, t/hCaudal volumétrico, L/minDiámetro nominal, mm
LIQUANTY Corio 950,35 – 5,27 – 10015
LIQUANTY Corio 3801,3 – 2025 – 38025
LIQUANTY Corio 12004 – 6577 – 124050
LIQUANTY Corio 230010 – 120192 – 230080
LIQUANTY Corio 380027 – 200514 – 3800100
LIQUANTY Corio 670030 – 350575 – 6700150

Rango de temperatura del líquido: de –60 a +100 °C

Rango de presión del líquido: de 0 a 4 MPa

Error de medición por volumen / masa: ±0,21 % / ±0,16 % (para gasóleo)

Interfaz de salida: RS-485 (Modbus RTU)

Conexión a la tubería: brida

Ventajas de diseño



  • Alta precisión de medición
  • Adecuado para tuberías de cualquier configuración
  • Resistente a vibraciones, fluctuaciones de temperatura y presión
  • Capaz de medir líquidos de alta viscosidad
  • Larga vida útil y bajos requisitos de mantenimiento

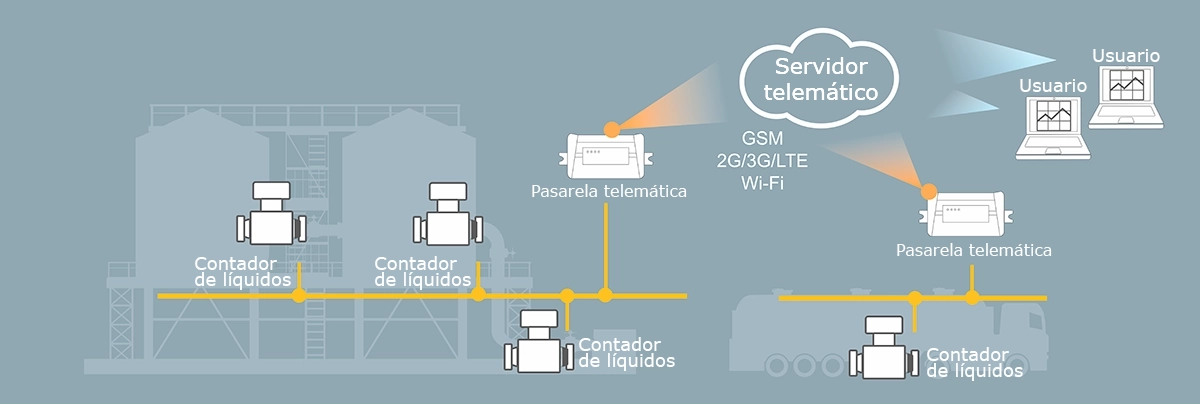

Transfiriendo datos al servidor de telemática

Transfiriendo datos al servidor de telemática

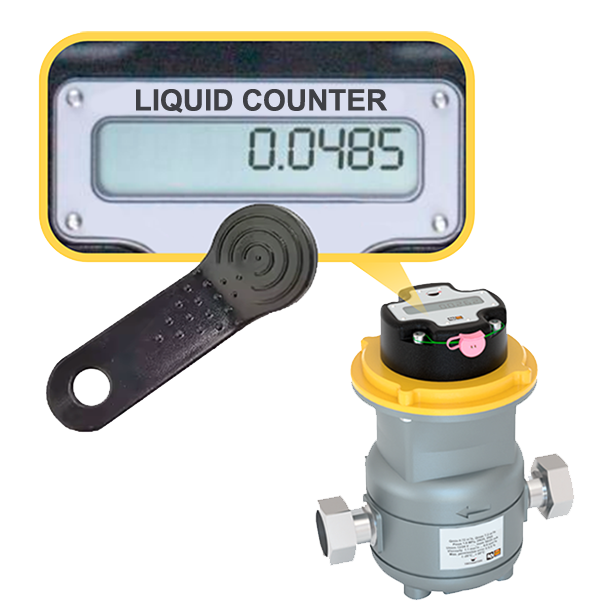

Visualización de datos en la pantalla

Contador de Líquidos pantalla

Todos los modelos de contadores de líquidos LIQUANTY cuentan con una pantalla de información que muestra los datos de medición en tiempo real.

La información en la pantalla puede utilizarse como medio principal de recopilación de datos y registro en un libro de control, o bien como una herramienta adicional de monitorización local por parte del equipo técnico.

Las pantallas de información en el medidor de líquidos incluyen:

  • Contador de flujo total de líquido

  • Contador del tiempo total de funcionamiento

  • Porcentaje de carga de la batería respecto al máximo

  • Temperatura en la cámara de medición

  • … y otros parámetros
