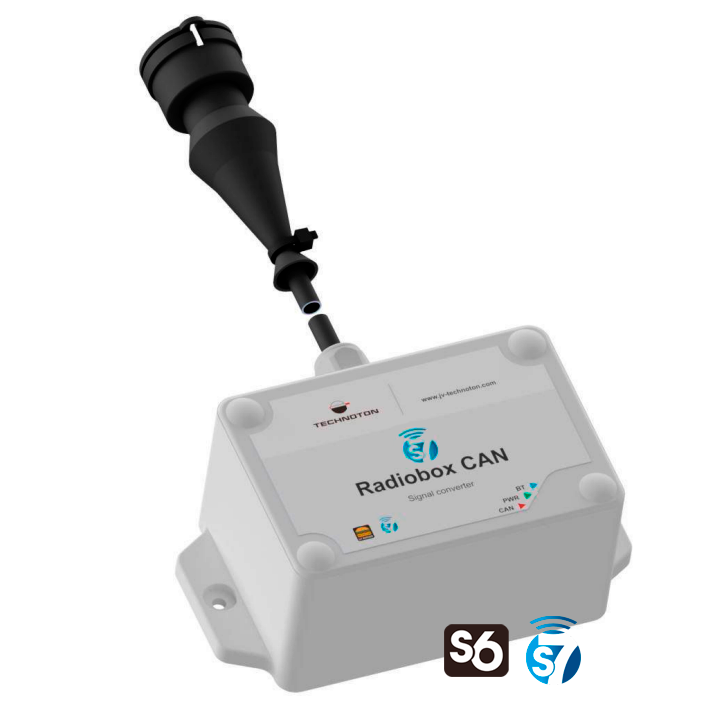

Convertisseur de signaux

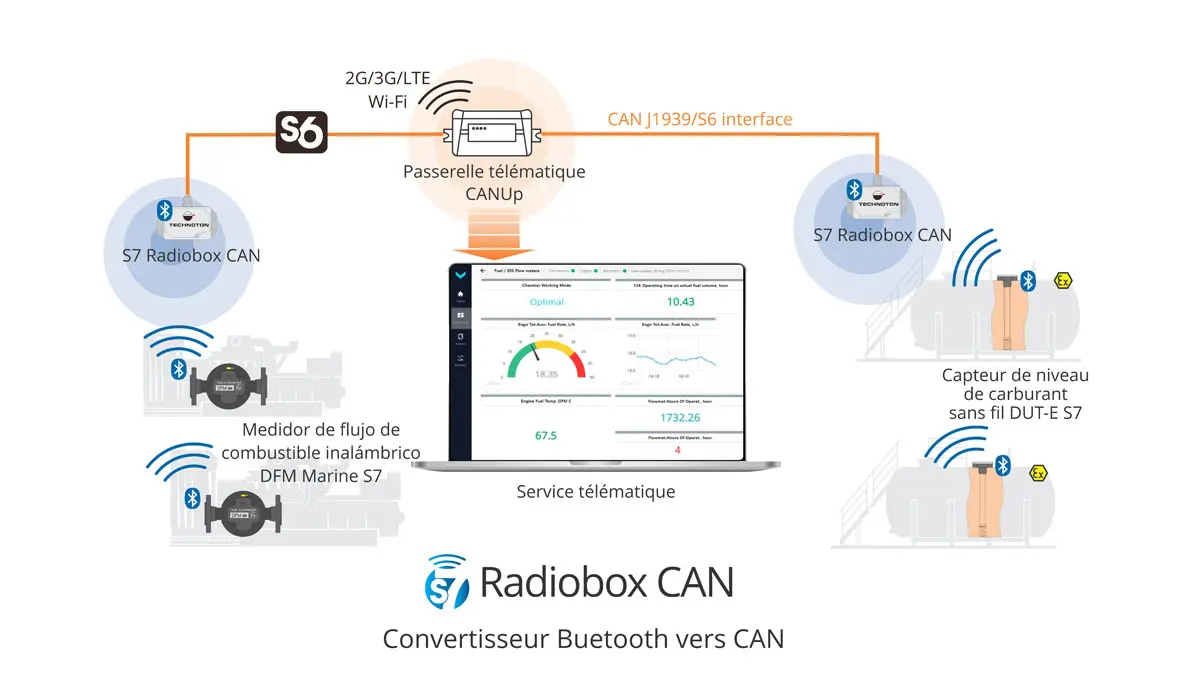

S7 Radiobox CAN est un dispositif permettant de convertir le signal BLE sans fil (technologie S7) en interface CAN câblée (technologie S6).
Le convertisseur est conçu pour recevoir les données des capteurs de niveau de carburant sans fil Bluetooth DUT-E S7, ainsi que des débitmètres sans fil DFM S7 et DFM Marine S7 et émettre des messages numériques selon le protocole J1939/71 vers le dispositif terminal – la passerelle télématique, l’écran CAN, le terminal GPS et similaires.
Le S7 Radiobox CAN est utilisé dans les systèmes télématiques et de surveillance GPS où le contrôle du carburant est effectué par des capteurs sans fil, mais où la transmission des signaux doit se faire par câble :
- systèmes télématiques pour navires – dans les espaces confinés, l’installation de capteurs sans fil est plus facile,
- systèmes de surveillance des réservoirs de carburant – sécurité incendie des capteurs BLE,
- Montage GPS des camions-citernes – sécurité contre les explosions et signaux BLE,
- Les systèmes télématiques qui nécessitent un contrôle du carburant en plusieurs points – moins de câbles à tirer.
Caractéristiques du fonctionnement du S7 Radiobox CAN
- connexion de jusqu’à 10 capteurs de niveau de carburant sans fil DUT-E S7 ou débitmètres de carburant DFM S7, DFM Marine S7
- connexion de paires différentielles de débitmètres de carburant sans fil
- la synthèse des données provenant de plusieurs capteurs de niveau de carburant
- la synthèse des données provenant de plusieurs débitmètres de carburant
- configuration du logiciel de service
Application du S7 Radiobox CAN

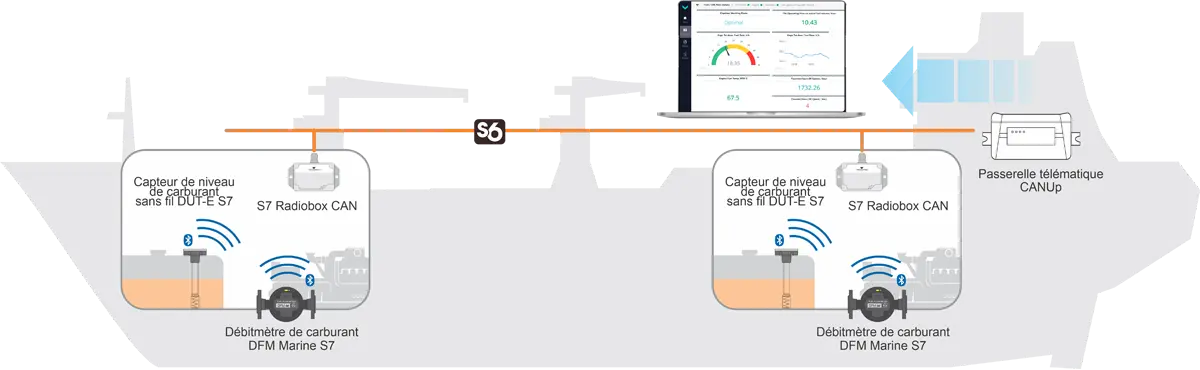

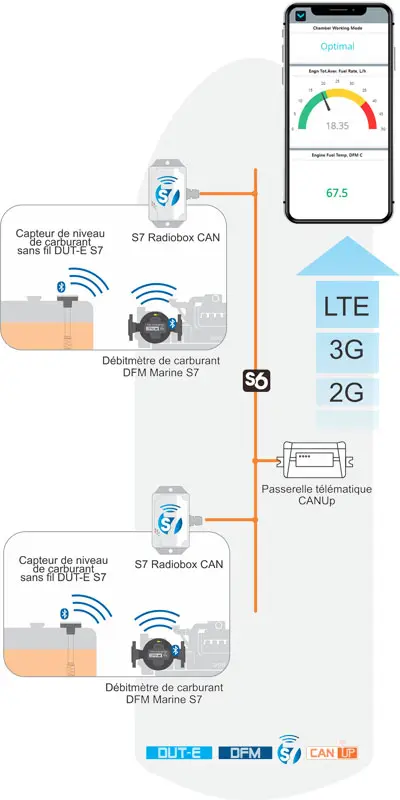

Dans le système de contrôle du carburant et de télématique du navire, les débitmètres et les capteurs de niveau sont installés dans un espace limité – il est difficile de tirer le câble de signal jusqu’au terminal de surveillance. L’utilisation de S7 Radiobox CAN permet de contourner les zones de tirage de câble difficiles, et permet également de surveiller les relevés des dispositifs BLE sans fil à l’aide d’une application mobile.

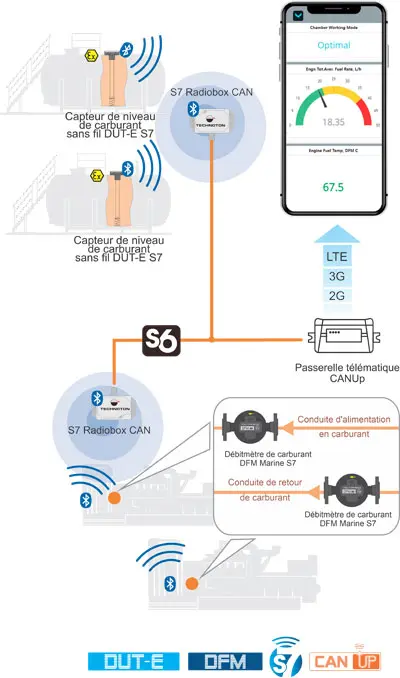

Pour les objets présentant un risque d’incendie – installations de stockage de carburant, camions-citernes – l’utilisation de capteurs de niveau et de débitmètres de carburant sans fil permet de résoudre les problèmes de sécurité incendie et explosion, car il n’y a pas de contact électrique entre le capteur lui-même et l’alimentation électrique externe.
Toutefois, si les capteurs BLE sont installés loin de l’appareil récepteur (par exemple, un terminal GPS) ou si plusieurs capteurs sont utilisés sur l’objet à surveiller et que la pose de câbles nécessite beaucoup de main-d’œuvre, il est recommandé d’utiliser S7 Radiobox CAN.
Application du S7 Radiobox CAN
Dans le système de contrôle du carburant et de télématique du navire, les débitmètres et les capteurs de niveau sont installés dans un espace limité – il est difficile de tirer le câble de signal jusqu’au terminal de surveillance. L’utilisation de S7 Radiobox CAN permet de contourner les zones de tirage de câble difficiles, et permet également de surveiller les relevés des dispositifs BLE sans fil à l’aide d’une application mobile.
Pour les objets présentant un risque d’incendie – installations de stockage de carburant, camions-citernes – l’utilisation de capteurs de niveau et de débitmètres de carburant sans fil permet de résoudre les problèmes de sécurité incendie et explosion, car il n’y a pas de contact électrique entre le capteur lui-même et l’alimentation électrique externe.
Toutefois, si les capteurs BLE sont installés loin de l’appareil récepteur (par exemple, un terminal GPS) ou si plusieurs capteurs sont utilisés sur l’objet à surveiller et que la pose de câbles nécessite beaucoup de main-d’œuvre, il est recommandé d’utiliser S7 Radiobox CAN.
Caractéristiques
| Paramètre | Valeur du paramètre |
|---|---|
| Interface d'entrée | Bluetooth 4.x |
| Interface de sortie | CAN 2.0B (SAE J1939 + S6) |
| Puissance de l'émetteur | +4 dBm |
| Sensibilité du récepteur | -88 dBm |
| Portée (ligne de visée directe) | ≥ 50 м |
| Tension d'alimentation | 9-45 В |
| Consommation de courant (12/24 V) | 80/60 mA |
| Température de fonctionnement | De -40 à +85°C |
| Degré de protection | IP68 |
| Nombre d'appareils connectés | jusqu'à 10 (DUT-E S7, DFM S7) |

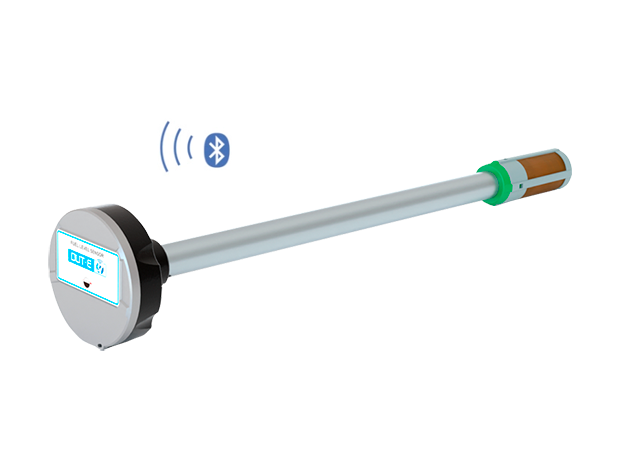

Équipement compatible

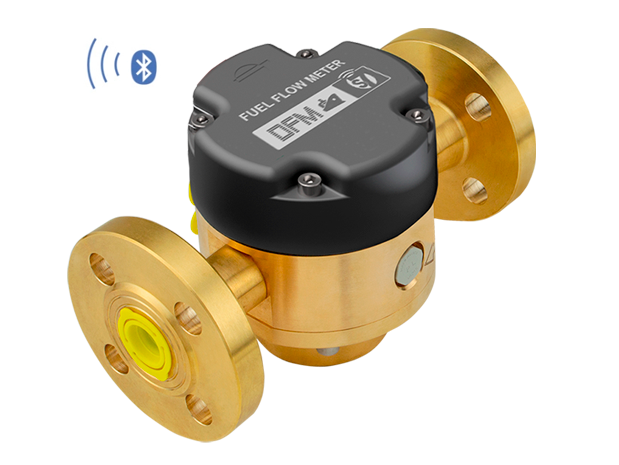

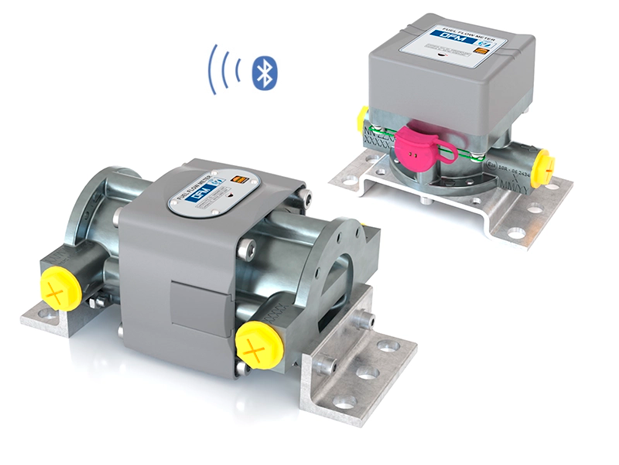

Compteur de carburant sans fil
