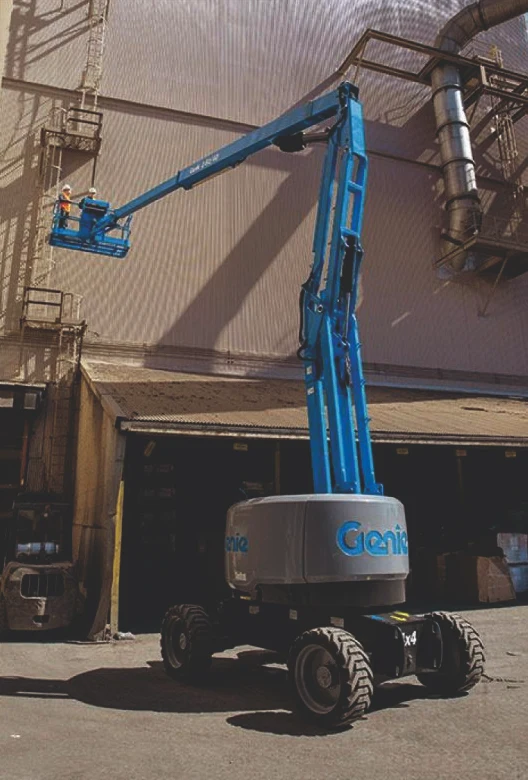

Surveillance des paramètres des nacelles élévatrices automotrices (plates-formes élévatrices)
Partenaire:
Vente et location de matériel lourd, Malaisie
Objectif:
-
Contrôle du carburant dans le réservoir et de la charge de la batterie,
-
Surveillance du moteur et de la tension du réseau embarqué,
-
Suivi GPS
Équipements concernés:
Nacelles automotrices Genie télescopiques, articulées et ciseaux, diesel et électriques
Solution:
-
Capteurs DUT-E,
-
Convertisseurs MasterCAN DAC,
-
Passerelles télématiques CANUp
Résultat:
Mise en place d’un système de maintenance préventive des équipements
Partenaire
L’entreprise* a été fondée en 2005. Elle est le distributeur officiel des principaux fabricants mondiaux d’équipements lourds – Liebherr, Genie, Axtech et Getzner. Elle vend des machines sur le territoire de la Malaisie et les loue également à des entreprises de construction routière et à des exploitants de carrières à ciel ouvert.
Équipements concernés
Le système de contrôle du carburant a été installé sur les nacelles automotrices Genie des séries suivantes :
S (télescopiques), Z (articulées), GS (à ciseaux), TZ (remorquables),
AWP (plates-formes élévatrices).
Ces nacelles sont équipées de différents moteurs diesel :
-
Deutz (cylindrée de 2,2 à 2,9 L, puissance de 20 à 75 kW),
-
Perkins (cylindrée de 1,1 à 2,2 L, puissance de 18 à 49 kW),
-
Kubota (cylindrée de 0,5 à 1,1 L, puissance de 10 à 19 kW),
-
Ford (cylindrée de 2,5 L, puissance de 99 kW).
-

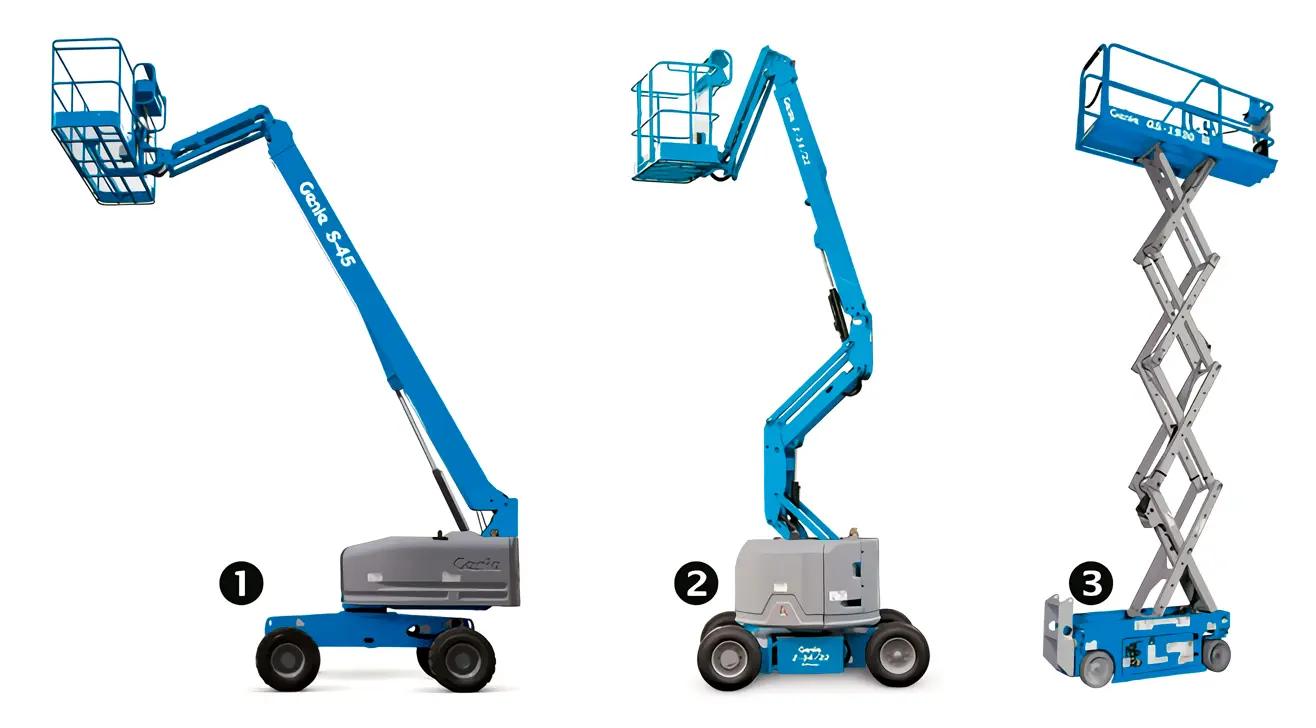

Nacelle télescopique de la série S
-
Nacelle articulée de la série Z
-
Nacelle à ciseaux de la série GS
Objectifs
La majorité des nacelles sont louées. Les locataires sont des entreprises industrielles et de construction, des sociétés logistiques et d’entreposage, ainsi que des entreprises spécialisées dans la rénovation de bâtiments.
Conformément aux contrats de location, la société est responsable de la maintenance des nacelles. La ponctualité des entretiens garantit un fonctionnement durable et sans panne de l’équipement.
Les conditions d’utilisation des nacelles – durée quotidienne de fonctionnement et nombre de montées/descentes – varient fortement. Il est donc impossible d’effectuer l’entretien simplement en se basant sur le nombre de jours calendaires écoulés depuis le début de l’utilisation de la nacelle.
Les nacelles louées sont utilisées sur des centaines de chantiers situés dans différentes régions de la Malaisie. Il est physiquement impossible de suivre manuellement le temps de fonctionnement et les conditions d’exploitation de chacune.
Pour optimiser les coûts de maintenance, l’entreprise devait mettre en place un système de surveillance à distance pour chaque nacelle. Il est donc nécessaire de contrôler :
-
le temps de fonctionnement du moteur,
-
la fréquence de rotation du moteur,
-
la consommation de carburant et le niveau de carburant dans le réservoir,
-
l’allumage et l’extinction du moteur,
-
la tension du réseau de bord de la nacelle,
-
la localisation et les déplacements.
Ces données serviront de base pour planifier les interventions de maintenance.
Solution
Pour répondre aux besoins du client, Technoton a proposé un système de surveillance composé de :
-
capteur de niveau de carburant DUT-E,
-
passerelle télématique CANUp,
-
convertisseur numérique-analogique MasterCAN DAC2113.
Le capteur DUT-E avec interface CAN mesure avec une grande précision le niveau de carburant dans le réservoir – avec une résolution de 0,1 mm. Les données numériques (SPN) concernant le volume de carburant sont transmises via l’interface numérique S6.

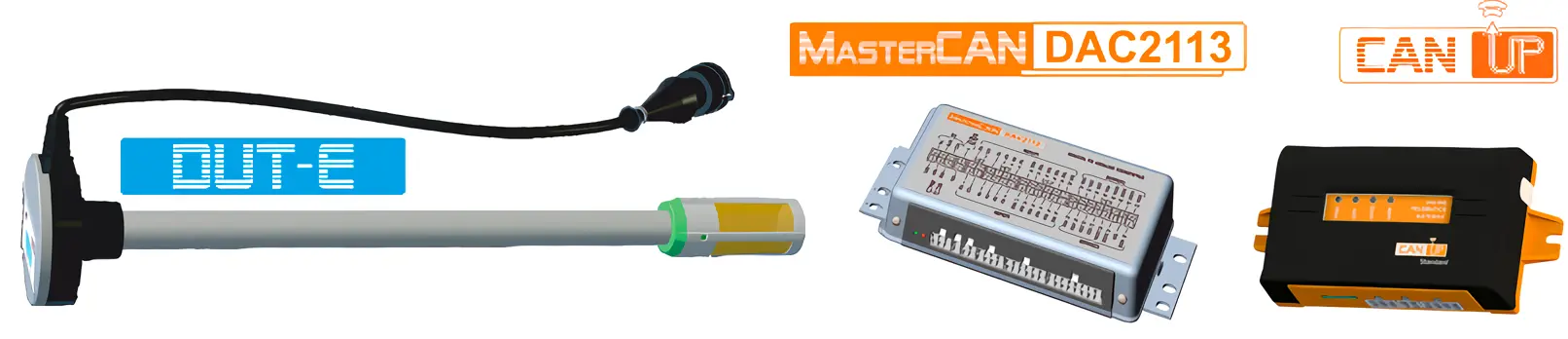

Capteur de niveau de carburant DUT-E CAN,
convertisseur numérique-analogique MasterCAN DAC,
passerelle télématique CANUp.

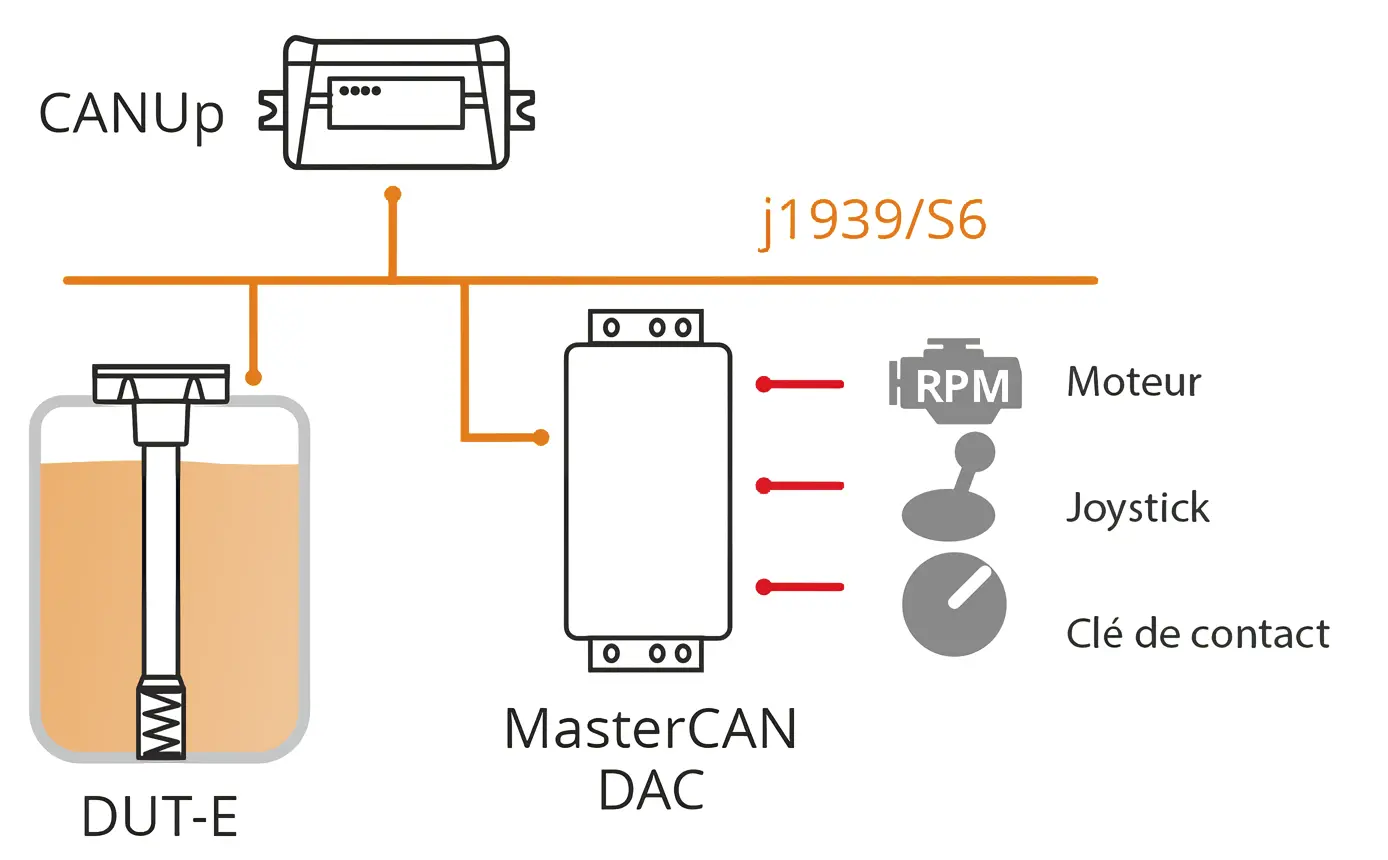

Composition du système de surveillance
Le convertisseur numérique-analogique MasterCAN DAC collecte les signaux analogiques provenant des composants et commandes de la nacelle élévatrice. Le moteur envoie un signal de fréquence correspondant au régime moteur. Le relais du joystick transmet une tension variable en fonction de la position de la flèche de levage. Un signal discret indique la position du contacteur d’allumage – activé/désactivé.
Pour assurer une connexion sûre et fiable entre les éléments du système de surveillance, des composants du système de câblage S6 sont utilisés.
La passerelle télématique CANUp transmet les données au service télématique ORF4. Le client utilise ces données pour générer des rapports d’analyse personnalisés. Les paramètres flexibles de configuration de CANUp et ORF4 permettent de créer des rapports sur n’importe quel paramètre souhaité, dans un format pratique.
Nikolai Fialkovski, Technoton
Le client avait pour mission d’obtenir des informations sur le carburant ainsi que des données des unités et composants des nacelles automotrices diesel et électriques avec différentes sorties physiques. Toutes les données devaient être converties en un format unique et transmises au service télématique.
Nous avons proposé une solution – un capteur de niveau de carburant DUT-E, un convertisseur MasterCAN DAC et une passerelle télématique CANUp. Tous les équipements sont connectés selon la technologie S6. La solution s’est avérée simple à installer et à configurer. Le système de surveillance de Technoton fonctionne de manière fiable et permet au client de résoudre ses problèmes.
Résultat
Le client a installé le système de surveillance Technoton sur plus de 70 nacelles. Les heures de fonctionnement des nacelles, la consommation de carburant, le niveau de carburant dans les réservoirs, ainsi que l’état du réseau de bord et de la batterie sont suivis en temps réel. Cela lui a permis de planifier plus efficacement la maintenance de ses équipements.
L’objectif principal est de mettre en œuvre une approche de maintenance préventive afin d’optimiser les coûts de possession de la flotte et de minimiser les temps d’arrêt des machines. Au cœur du projet se trouve un système de surveillance Technoton fiable et efficace qui suit des paramètres de performance des équipements, qui a déjà permis de réduire les coûts d’exploitation de 10 %.
Le client prévoit d’équiper l’ensemble de sa flotte d’équipements vendus ou loués du système de surveillance Technoton.
Représentant de l’entreprise partenaire*
« Technoton a proposé une solution complète à notre problème. Tous les équipements nécessaires s’installent facilement sur les machines sans modification des commandes.
Les systèmes de surveillance ont automatisé la gestion de la flotte de nacelles élévatrices automotrices, nous permettant de suivre l’état de la batterie et du réseau embarqué, la consommation de carburant et la localisation GPS en ligne.
Le service télématique ORF4 permet un accès en ligne à distance à toutes les données. L’analyse des données nous permet de mettre en place un système de maintenance prédictive et préventive des équipements. »
*Les données sont inaccessibles au public. Des informations détaillées peuvent être divulguées après signature d’un accord de confidentialité.
