Minuterie d’alimentation S6 PT-01
Objectif du minuteur d’alimentation S6 PT-01 :
- Gestion de l’alimentation électrique des équipements embarqués du système télématique lorsque le réseau électrique automobile est hors tension.
- Fonctionnement sans problème des unités du système télématique pendant les processus de transition dans le réseau électrique embarqué automobile, qui se produisent lors du démarrage/arrêt du moteur.
- Protection électrique des équipements embarqués.
Avantages du S6 PT-01
- Conformité aux normes et directives automobiles européennes et nationales.
- Fonctionnement continu du système télématique en mode 24/7, même lorsque l’alimentation électrique du réseau embarqué est coupée.
- Protection efficace des capteurs télématiques contre les interférences conductrices et les courts-circuits dans le réseau électrique embarqué du véhicule.
- Fonctionnement à long terme des capteurs télématiques lorsque le contact est coupé, sans besoin de recharger de la batterie.
- Compatible avec tous les types de véhicules, indépendamment de la norme EURO.
- Fusible réarmable assurant une reprise automatique de l’alimentation après une défaillance du réseau électrique.
- Installation et connexion faciles.
- Aucune configuration requise.

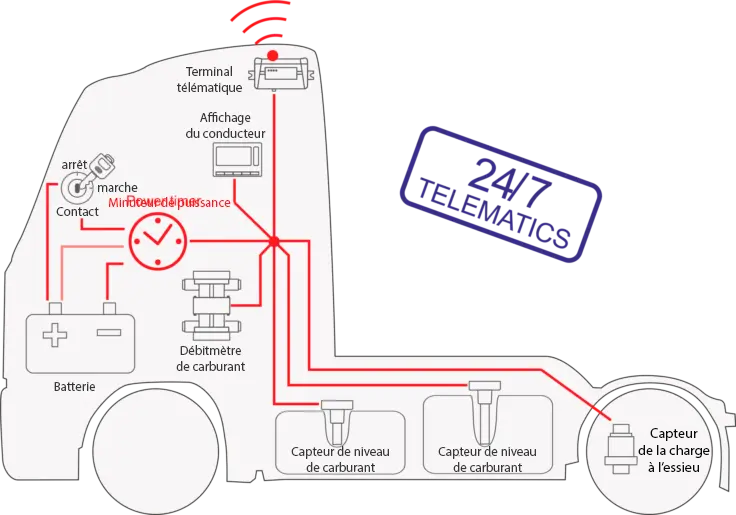

Gestion automatique de l’alimentation électrique des équipements embarqués et leur protection avec le S6 PT-01
Le minuteur d’alimentation contrôle l’alimentation électrique du système télématique, qui inclut l’équipement périphérique embarqué de différents fabricants.
Le minuteur d’alimentation S6 PT-01 fournit la gestion de l’alimentation et la protection électrique de :
- terminaux en ligne
- débitmètres de carburant
- capteurs de niveau de carburant
- capteurs de la charge à l’essieu
- et autres périphériques du système télématique.

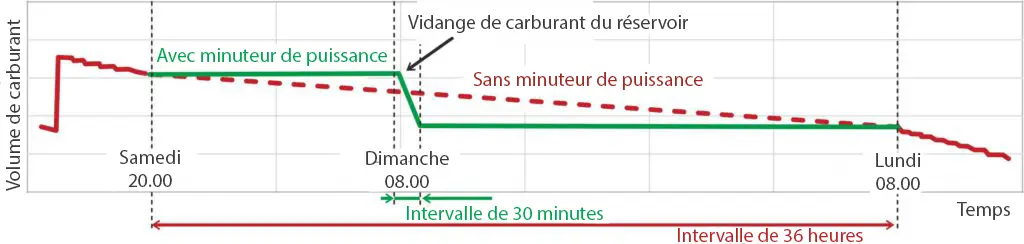

L’utilisateur reçoit des informations opérationnelles sur le niveau de carburant et la charge de l’essieu du véhicule toutes les 30 minutes, même lorsque le contact est éteint. Avec ce mode de fonctionnement, il n’y a pas de décharge significative de la batterie.
| Paramètre | Valeur |
| Tension d’alimentation nominale à l’entrée/sortie, V | 12 ou 24 |
| Courant de sortie maximal, A | Pas plus de 1 |
| Plage de température, °C | -40…+85 |
| Indice de protection contre les pénétrations | IP40 |
| Dimensions, mm | 67х48х25 |
| Poids, kg | Pas plus de 0,1 |

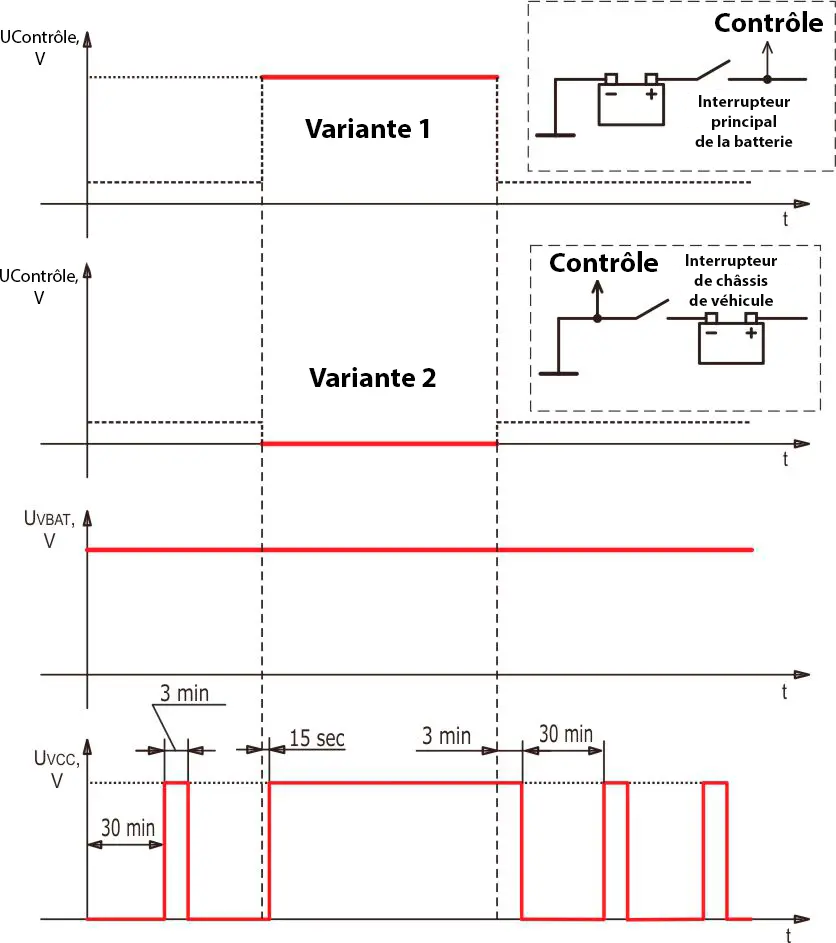

Lorsque le réseau électrique du véhicule est éteint, le minuteur d’alimentation fournit automatiquement une tension de puissance protégée aux capteurs télématiques pendant 3 minutes toutes les 30 minutes.
Lorsque le réseau électrique embarqué du véhicule est allumé, la conduite de la tension de puissance protégée « + » se fait avec un retard de 15 secondes.
Lorsque le réseau électrique embarqué du véhicule est éteint, la conduite de la tension de puissance protégée « + » s’arrête automatiquement après un délai de 180 secondes.
Le fil de contrôle pour l’envoi du signal (CONTROL) est connecté :
- Après l’interrupteur principal de la batterie (sur les véhicules avec un interrupteur de réseau électrique coupant l’alimentation de la batterie « + »).
- Après l’interrupteur du châssis (sur les véhicules avec un interrupteur de réseau électrique coupant l’alimentation « – » du châssis).
